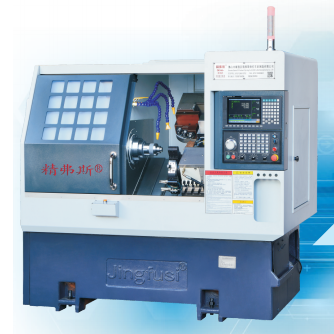

Hovedspesifikasjon | |||
Punkt | enhet | Spesifikasjon | Bemerke |
Maks. dreiediameter | mm | 250 |
|
Maks. svingdiam. over dreiebenk | mm | Ø500 |
|
Maks. dreiediameter gjennom glideseng | mm | Ø160 |
|
Skrå seng grad | grad | 35° |
|
X-akse effektiv reise | mm | 1000 |
|
Z-akse effektiv vandring | mm | 400 |
|
X/Z-akse maks. rask reisehastighet | m/min | 24 |
|
Bordstørrelse: L X B | mm | 700 x 290 |
|
Maskinstørrelse: L x B x H | mm | 2100 x 1580 x 1800 |
|
Maskinens nettovekt | kg | 2600 |
|
|
stk | 8 |
|
Firkantede verktøy | mm | 20 x 20 |
|
Hullkniv størrelse | mm | Ø20 |
|
Total hest | kw | 13 |
|
Gjennomsnittlig strømforbruk | kw/t | 2 |
|
Spindelflateform |
|
A2-5 | 52:A2-6;CK36:A2-4 |
Spindelhastighet | rpm | 6000 | 52:4200;CK36:5000 |
Spindelhastighetsinnstilling | rpm | 1-4500 | 52:1-3500;CK36:1-4500 |
Spindel nominell dreiemoment | Nm | 35Nm (1500r/min) | 52:47.8nm;CK36:38Nm |
Maksimal stangdiameter | mm | Ø45 | 52:Ø50;CK36::Ø50 |
Maskinnøyaktighet, Jingfus-faktor standard: | ||||
Hovedprøveelement | Skjematisk diagram | Fabrikkstandard | ||
Spindel radial slag, |
|
Oppdag utløp av ytre kjegle | 0.0035 | |
X-aksens repetisjonsposisjon, X |
|
Registrer gjentatt posisjonering av X-aksen. Merk: Forutsi først omtrent 50 ganger for å utligne feilen til den kalde motoren og den varme motoren, og oppdage deretter den gjentatte posisjoneringen. | 0.003 | |
Z-aksens repetisjonsposisjon, Z |
|
Registrer gjentatt posisjonering på Z-aksen. Merk: Forutsi først omtrent 50 ganger for å utligne feilen til den kalde motoren og den varme motoren, og oppdage deretter den gjentatte posisjoneringen. | 0.003 | |
Dersom kunden ønsker å teste ISO- eller VD1-nøyaktigheten til X/Z/Y-aksen, skal det fastsettes på tidspunktet for kontraktskriving. Kunden må teste denne varen samtidig med den første aksepten av Jingfusi Factory. | ||||
