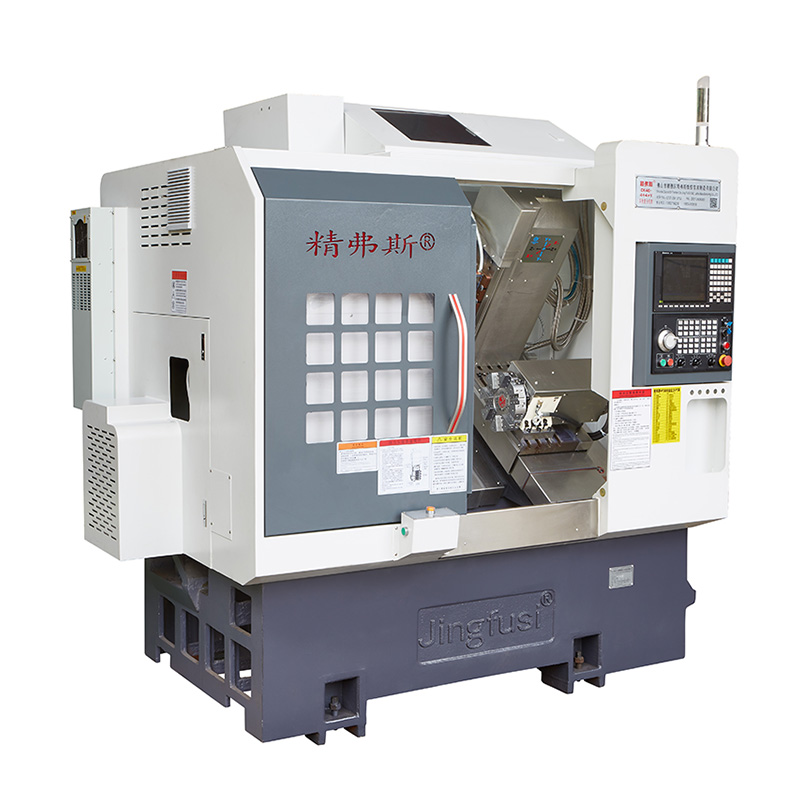

CNC multi-tasking vendingssentermaskin

Vi introduserer CNC multi-tasking vendingssentermaskin-den ultimate løsningen for høykvalitets presisjonsmaskinering. Denne kraftige maskinen er designet for å imøtekomme kravene fra selv de mest komplekse vendeprogrammer, noe som gjør det til et ideelt valg for bedrifter som krever høyeste nivåer av nøyaktighet og effektivitet.

Modell:CK52-5+5+Y

Send forespørsel

produktbeskrivelse

Bygget for å vare, er CNC multi-tasking vendingssentermaskin en holdbar og pålitelig maskin som er i stand til å håndtere et bredt spekter av oppgaver-fra enkel sving- og boreoperasjoner til mer komplekse oppgaver som fresing, trådskjæring og mer.

En av de viktigste funksjonene i CNC multi-tasking vendingssentermaskin er dets avanserte kontrollsystem, som lar operatørene enkelt programmere og kontrollere alle aspekter av maskineringsprosessen, noe som sikrer maksimal presisjon og nøyaktighet. Med sitt brukervennlige grensesnitt er denne maskinen enkel å bruke og kan raskt tilpasses for å passe til behovene til enhver jobb.

I tillegg til det avanserte kontrollsystemet, kan CNC multi-tasking vendingssentermaskin også skilte med en rekke komponenter av høy kvalitet, inkludert et avansert spindelsystem, lineære guider med høy presisjon og en holdbar, støpejernsbase. Disse komponentene fungerer i perfekt harmoni for å sikre at hver jobb er fullført til høyeste standard.

Enten du er en liten bedrift eller et større selskap, er CNC Multi-Tasking Turning Center Machine det perfekte valget for alle dine maskineringsbehov. Med sine avanserte funksjoner, holdbar konstruksjon og eksepsjonell presisjon, vil denne maskinen garantert overgå forventningene dine og gi deg mange års pålitelig ytelse av høy kvalitet.

Avslutningsvis er CNC Multi-Tasking Turning Center-maskin en toppløsning for virksomheter som krever det aller beste innen presisjonsbearbeiding. Med sine avanserte funksjoner, brukervennlig grensesnitt og pålitelig konstruksjon, er det sikkert å gi deg mange års pålitelig og effektiv ytelse. Så hvorfor vente? Kontakt oss i dag for å lære mer om denne utrolige maskinen og hvordan den kan transformere virksomheten din.

Maskinens reisediagram

Produktdetaljer

Parameterliste

punkt	innhold	enhet	CK46-5+5+y	CK52-5+5+y
Behandle omfang	Sving over sengen	mm	Ø 500
	Maksimal sving ytre sirkellengde	mm	320
	Maksimal stangdiameter	mm	Ø 45	Ø 51 ~ 55
Hovedaksen	Maksimal spindelhastighet	r/min	6000 (satt til 4000)	4500 (satt til 3500)
	Spindelhodetype		A2-5	A2-6
	Spindel gjennom hulls diameter	mm	Ø 56	Ø 66
mate	X/z/y akse maksimalt slag	mm	800/470/310
	Maksimal rask bevegelse av x/z/y -akse	m/min	24 (Innstilling 18)/24 (Innstilling 18)/15 (Innstilling 8)
	X/z/y aksestang	mm	32/32/25
	X/z/y akseskinne	mm	35/35/25
Knivtårn	Åtte stasjonstårn	PC -er	8 stasjoner, kan være utstyrt med dobbelthullsverktøyholdere, valgfritt med 12 stasjoner
Krafthode	Power Head Tool Holding Form		ER25
	Maksimal hastighet på krafthodet	r/min	6000 (satt til 4000), kan ofte brukes til å behandle produkter fra 4000
	Maksimal installasjonsboring og fresing av hodediameter	mm	Ø 16
	Avstand mellom krafthode og aksel	mm	65
Elektrisk maskineri	Hovedmotorisk kraft/dreiemoment	Kw / nm	7,5 kW/47,75nm, valgfritt 11 kW/70,03nm for ståldeler med en prosesseringskapasitet på 80 og over
	X/z/y aksemotorisk kraft/dreiemoment	Kw / nm	Yaskawa 1,8kW/11,5nm. Valgfri ny generasjon 2,4 kW/rangert 11,5nm
	X/z krafthode motorisk kraft/dreiemoment	Kw / nm	2,4 kW/11,5nm
	Maksimal hastighet på strømhodemotoren	r/min	5000
annen	Spindelposisjoneringsbremsenhet		hydraulisk trykk
	Senghelling	°	35 °
	Knivbordplate lengde x bredde	mm	700x290
	Maskinverktøylengde x bredde x høyde	mm	2200x1580x2000
	Total vekt av hele maskinen	Kg	3430
	Total kraft	kw	13
	Gjennomsnittlig strømforbruk	KW / H.	2

Maskinverktøynøyaktighet

Maskinens nøyaktighet, Jingfus Factor Standard ：
Hovedtestelement	Skjematisk diagram	Fabrikkstandard


Spindel radial beat		Oppdage runout av ytre kjegle	0.0035


X-aksen gjentar posisjon		Oppdage gjentatt plassering av x-aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.003


Z-aksen gjentar posisjon		Oppdage gjentatt plassering på z -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.003


Y-aksen gjentar posisjon		Oppdage gjentatt plassering på y -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.004


C Axis Gjenta stilling		Oppdag omposisjonering av det faste punktet C-Axis, merk: Forutsi først 50 ganger for å oppveie feilen på den kalde motoren og varm motor, og oppdag deretter den gjentatte posisjoneringen	20 bue sekunder


C Axis Position Rotary		Oppdag den tilfeldige posisjonsnøyaktigheten til C-aksen, merk: Forutsi først 50 ganger for å oppveie feilen til den kalde motoren og varm motor, og sjekk deretter de gjentatte innstillingene	72 bue sekunder


Power Head Clamping Beat		Cone Beat	0.015

Power Head Clamping Beat		Klemmer	0.01

Hvis kunden ønsker å teste ISO- eller VD1 -nøyaktigheten til x/z/y -aksen, skal den bestemmes i skrivende stund. Kunden må teste denne varen på samme tid for den første aksept av Jingfusi -fabrikken.
