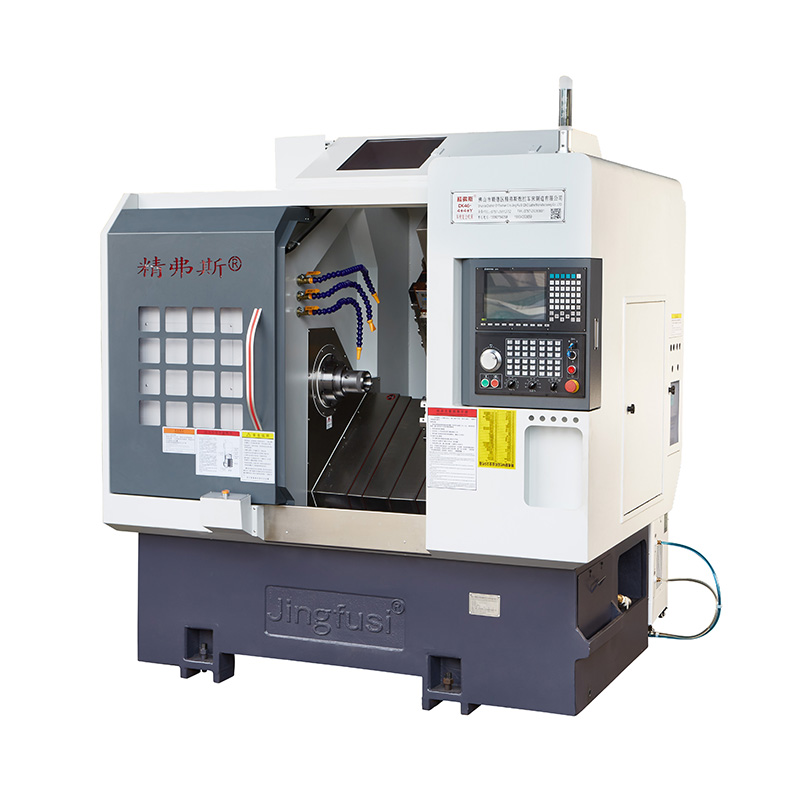

CNC Turning Milling Compound Machining Center

CNC som dreier fresemaskineringssenteret er ideelt for å produsere intrikate og svært presise roterende komponenter. Det muliggjør fullføring av flertallet, om ikke alle, av maskineringsoperasjonene i et enkelt oppsett. Dette garanterer ikke bare presisjon, men forbedrer også produktiviteten og kostnadseffektiviteten.

Modell:CK46-4+4+Y

Send forespørsel

produktbeskrivelse

Kjennetegn ved CNC som dreier fresing av maskineringssenter:

Minimert klemming: Reduserer behovet for flere klemmeoperasjoner, og forbedrer både effektivitet og nøyaktighet.

Rask verktøyendringer: Støtter høyhastighetsverktøyendringer, forenkle verktøyarrangementet for mer praktisk maskinering.

Omfattende maskinering: Tilbyr en rekke funksjoner for å lette sammensatt prosessering av endeflater og sider, noe som muliggjør allsidige maskineringsevner.

Maskinens reisediagram

Produktdetaljer

Parameterliste

punkt	Modell av dreiebenk	enhet	CK46-4+4+y	CK52-4+4+y
Behandle omfang	Sving over sengen	mm	Ø 500
	Maksimal sving ytre sirkellengde	mm	320
	Maksimal stangdiameter	mm	Ø 45	Ø 51 ~ 55
Hovedaksen	Spindelhodetype		A2-5	A2-6

	Spindel gjennom hulls diameter	mm	Ø 56	Ø 66
	Maksimal spindelhastighet	r/min	6000 (satt til 4500)	4500 (satt til 3500)
mate	Effektiv reise av x/z/y -aksen	mm	800/470/260

	Maksimal rask bevegelse av x/z/y -akse	m/min	24 (Innstilling 18)/24 (Innstilling 18)/15 (Innstilling 8)
	X/z/y aksestang	mm	32/32/25
	X/z/y akseskinne	mm	35/35/25
Knivtårn	Åtte stasjonstårn	PC -er	8 stasjoner, kan være utstyrt med dobbelthullsverktøyholdere, valgfritt med 12 stasjoner
Krafthode	Power Head Tool Holding Form		ER25


	Power Head Tool	PC -er	Z-Axis 4+X-Axis 4, med 4 ekstra faste verktøyholdere installert
	Maksimal hastighet på krafthodet	r/min	6000 (satt til 4000), kan ofte brukes til å behandle produkter fra 4000
	Avstand mellom krafthode og aksel	mm	65
Elektrisk maskineri	Hovedmotorisk kraft/dreiemoment	Kw / nm	Ny generasjon 7.5kw, 47,75nm. Ståldeler med en prosesseringskapasitet på over 80 kan eventuelt være utstyrt med 11 kW, 70,03nm

	X/z/y aksemotorisk kraft/dreiemoment	Kw / nm	1,3 kW/8,39nm
	X/z krafthode motorisk kraft/dreiemoment	Kw / nm	1,7 kW/8nm
	Maksimal hastighet på strømhodemotoren	r/min	5000
annen	Spindelposisjoneringsbremsenhet		hydraulisk trykk


	Senghelling	°	35 °
	Maskinverktøylengde x bredde x høyde	mm	2200x1580x1900
	Total vekt av hele maskinen	Kg	3430
	Total kraft	kw	13
	Gjennomsnittlig strømforbruk	KW / H.	2

Maskinverktøynøyaktighet

Maskinens nøyaktighet, Jingfus Factor Standard ：
Hovedtestelement	Skjematisk diagram	Fabrikkstandard


Spindel radial beat		Oppdage runout av ytre kjegle	0.0035


X-aksen gjentar posisjon		Oppdage gjentatt plassering av x-aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.003


Z-aksen gjentar posisjon		Oppdage gjentatt plassering på z -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.003


Y-aksen gjentar posisjon		Oppdage gjentatt plassering på y -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.004


C Axis Gjenta stilling		Oppdag omposisjonering av det faste punktet C-Axis, merk: Forutsi først 50 ganger for å oppveie feilen på den kalde motoren og varm motor, og oppdag deretter den gjentatte posisjoneringen	20 bue sekunder


C Axis Position Rotary		Oppdag den tilfeldige posisjonsnøyaktigheten til C-aksen, merk: Forutsi først 50 ganger for å oppveie feilen til den kalde motoren og varm motor, og sjekk deretter de gjentatte innstillingene	72 bue sekunder


Power Head Clamping Beat		Cone Beat	0.015

Power Head Clamping Beat		Klemmer	0.01

Hvis kunden ønsker å teste ISO- eller VD1 -nøyaktigheten til x/z/y -aksen, skal den bestemmes i skrivende stund. Kunden må teste denne varen på samme tid for den første aksept av Jingfusi -fabrikken.
