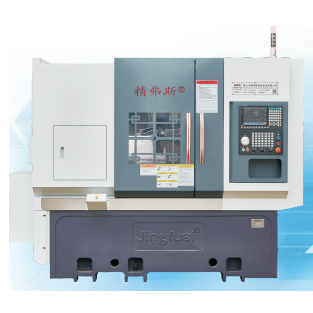

CNC Turret Type Automatisk dreiebenk

Vi er glade for å introdusere deg for Jingfusi® high-end CNC Turret Type Automatic dreiebenk, med sikte på å utdype kunnskapen din om dette eksepsjonelle produktet. Vi ønsker hjertelig velkommen både våre nye og verdsatte kunder til å fortsette sitt partnerskap med oss når vi streber mot en lysere fremtid sammen.

Modell:CK52T-600

Send forespørsel

produktbeskrivelse

Du blir hjertelig invitert til å besøke fabrikken vår og utforske den siste, konkurransedyktige og toppkvaliteten Jingfusi® CNC Turret Type Automatic dreiebenk, for tiden etterspurt. Vi forventer ivrig muligheten til å samarbeide med deg.

CNC Turret Type Automatiske dreiebenker Produktdetaljer

CNC Turret Type Automatiske dreiebenker Parameterliste

prosjekt	Innhold	enhet	CK52T-600	CK76T-600	CK46T-600
Behandle omfang	Maksimal rotasjonsdiameter på spindelen	mm	Ø 800
	blokkeringstype	mm	Ø 180 ~ 400
	Maksimal svinglengde	mm	560
	Maksimal stangdiameter	mm	Ø 51 ~ 55	Ø 72	Ø 45
Hovedaksen	Spindelhodetype		A2-6	A2 -8	A2-5
	Spindel gjennom hulls diameter	mm	Ø 66	Ø 86	Ø 56
	Maksimal spindelhastighet	r/min	4200	3200	6000
	Spindel set hastighet	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
mate	Maksimal reise av x/z -aksen	mm	230/600
	Z-aksen effektivt hjerneslag	mm	570
	Maksimal rask bevegelse av x/z -aksen	m/min	24
	X/Z Axis -innstilling for rask bevegelse	m/min	16/18
	X/Z Axis Roller skruespesifikasjoner	mm	40
	X/Z Axis Måler spesifikasjoner	mm	35/45
Tolv posisjonsservodårn	Tolv posisjonsservodårnsenterhøyde		100
	Knivtårnet motsatt kant (ytre diameter)	mm	385
	Senterhøyde på tårnet	mm	100
	Antall tårnblad	fastsette	12
	Interferensdiameter for tilstøtende verktøybehandling	mm	Ø180
	Fast verktøyholderstørrelse	mm	25x25
	Knivholderhåndtakets diameter	mm	Ø25
Elektrisk maskineri	Hovedmotorisk kraft/dreiemoment	Kw / nm	11 kW/vurdert 72nm	15 kW/vurdert 98nm	7,5 kW/rangert 47nm
	X/Z-Axis motorisk kraft/dreiemoment	Kw / nm	Yaskawa 1,8kW/11,5nm. Valgfri ny generasjon 2,4 kW/rangert 11,5nm
	Kraft/dreiemoment av tårnverktøyskiftemotor	Kw / nm	Ny generasjon 1,0 kW/3.1nm
	Kjølesystem motorisk effekt	Kw	0.3
	Høytrykk kjølesystem Motorisk effekt	Kw	3
Tailestock	Tailstock -slag	mm	420
	Maksimalt slag av stakestokk ejektorpinne	mm	100
	Tailstock ejektor pin drive skjema		Hydraulisk, sterk stivhet
	Tailstock Top Needle Cone Hole Taper	Mk	MOHS 5 #, svinger ikke eller varp under presisjonsmaskinering.
	Maksimal avstand mellom spiss og chuck	mm	690
annen	Senghelling	°	30 ° eller 15 °
	Maskinverktøylengde x bredde x høyde	mm	2500x1600x1700
	Total vekt av hele maskinen	Kg	Den totale vekten av hele maskinen er 4500 kg, med en valgfri totalvekt på 3500 kg, minus 10000 yuan
	Total kraft	kw	20
	Gjennomsnittlig strømforbruk	KW / H.	3

CNC Turret Type Automatisk dreiebenkens verktøy Nøyaktighet

Maskinens nøyaktighet, Jingfus Factor Standard ：
Hovedtestelement	Skjematisk diagram	Deteksjonsmetode	Fabrikkstandard


Spindel radial beat		Oppdage runout av ytre kjegle	0.0025


X-aksen gjentar posisjon		Oppdage gjentatt plassering av x-aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.0025


Z-aksen gjentar posisjon		Oppdage gjentatt plassering på z -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.0025


Hvis kunden ønsker å teste ISO- eller VD1 -nøyaktigheten til x/z/y -aksen, skal den bestemmes i skrivende stund. Kunden må teste denne varen på samme tid for den første aksept av Jingfusi -fabrikken.
