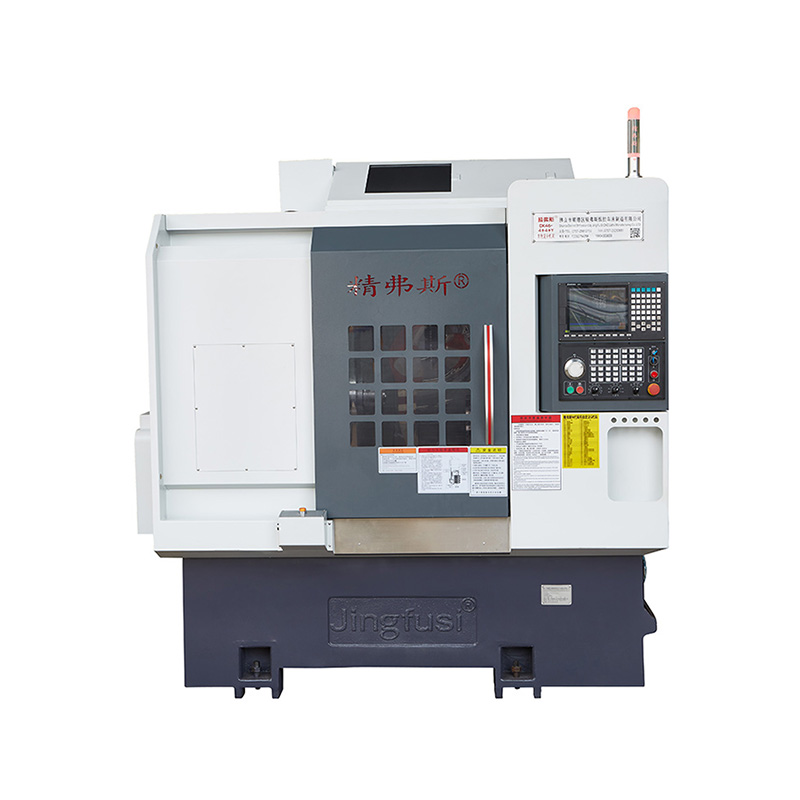

Økonomisk maskinmaskinmaskin

Jingfusi® Economical Turn-Mill Machining Machine er designet med en kraftig spindelbremsemekanisme for å forbedre stivheten under deling av deler. Det direkte verktøyets endringssystem sparer de kompliserte trinnene i verktøyet for endring av verktøyet og forkorter kjøretiden for å endre verktøyet, oppnå effektiv behandling og spare kostnader for brukere.

Modell:CK76DTY

Send forespørsel

produktbeskrivelse

Jingfusi® Economical Turn-Mill Machining Machine er en 3-akset (x, y, z) multistasjonsdatamaskin numerisk kontrollert sving- og freseforbindelse dreiebenk. Det integrerer dreining, fresing, boring, kjedelig, tapping og andre funksjoner i en enhet. Den kan utføre ende- og sidefresing, boring, tapping og annen kombinert prosessering. Det er spesielt egnet for å behandle noen roterende deler med komplekse former og høye presisjonskrav. Det kan fullføre alle eller de fleste av prosesseringstrinnene i en klemme. Sikre nøyaktighet, forbedre effektiviteten og redusere kostnadene.

Jingfusi® Machine Travel Diagram

Produktdetaljer

Parameterliste

punkt	Modell av dreiebenk	enhet	CK52DTY	CK76DTY	CK46DTY
Behandle omfang	Maksimal rotasjonsdiameter på spindelen	mm	Ø 700
	Maksimal sving ytre sirkellengde	mm	520
	Maksimal stangdiameter	mm	Ø 55	Ø 72	Ø 45
Hovedaksen	Maksimal spindelhastighet	r/min	4200 (innstilling 3500)	3200 (innstilling 2000)	6000 (sett 4500)
	Spindelhodetype		A2 - 6	A2 -8	A2 - 5
	Spindel gjennom hulls diameter	mm	Ø 66	Ø 86	Ø 56
mate	X/z/y akse maksimalt slag	mm	260/500/± 60
	90 ° krafthode som passerer gjennom spindelens sentrum	mm	30
	Maksimal rask bevegelse av x/z/y -akse	m/min	24 (Innstilling 16)/ 24 (Innstilling 16)/ 14 (Innstilling 8)
	X/z/y aksestang	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Power Turret	Power Turret Model (Power Turret)	BMT	BMT55
	Power Head Collet	ER	ER32
	Fast verktøyholderstørrelse	mm	25x25
	Bore Holder Shank Diameter	mm	Ø32
Elektrisk maskineri	Hovedmotorisk kraft/dreiemoment	Kw / nm	11 kW/vurdert 72nm	15 kW/vurdert 98nm	7,5 kW/rangert 47nm
	X/z/y aksemotorisk kraft/dreiemoment	Kw / nm	Yaskawa 2,9 kw /18,6nmumpOtional ny generasjon3,1 kW /15nm
	Kraft/dreiemoment av tårnhodemotor	Kw / nm	Ny generasjon 3,1 kW/15nm
	Maksimal hastighet på tårnmotor	r/min	6000 (innstilling 4000), felles hastighet ≤4000
	Krafthode motorisk strøm/dreiemoment	Kw / nm	3.1 kW/15nm
	Kraft/dreiemoment av tårnverktøyskiftemotor	Kw / nm	Ny generasjon1.0 kW /3.1nm
Tailestock	Tailstock -slag	mm	520
	Maksimal hydraulisk hjerneslag av Tailstock	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	MOHS 5#
	Maksimal avstand mellom spiss og chuck	mm	690
annen	Spindelposisjoneringsbremsenhet		Hydraulisk, valgfritt programmerbar
	Senghelling	°	30 ° eller 15 °
	Maskinverktøylengde x bredde x høyde	mm	2500x1680x1900
	Total vekt av hele maskinen	Kg	5000 kg
	Total kraft	kw	20
	Gjennomsnittlig strømforbruk	KW / H.	3

Maskinverktøynøyaktighet

Maskinens nøyaktighet, Jingfus Factor Standard ：
Hovedtestelement	Skjematisk diagram	Deteksjonsmetode	Fabrikkstandard


Spindel radial beat		Oppdage runout av ytre kjegle	0.0035


X-aksen gjentar posisjon		Oppdage gjentatt plassering av x-aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.003


Z-aksen gjentar posisjon		Oppdage gjentatt plassering på z -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.003


Y-aksen gjentar posisjon		Oppdage gjentatt plassering på y -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.004


C Axis Gjenta stilling		Oppdag omposisjonering av det faste punktet C-Axis, merk: Forutsi først 50 ganger for å oppveie feilen på den kalde motoren og varm motor, og oppdag deretter den gjentatte posisjoneringen	20 bue sekunder


C Axis Position Rotary		Oppdag den tilfeldige posisjonsnøyaktigheten til C-aksen, merk: Forutsi først 50 ganger for å oppveie feilen til den kalde motoren og varm motor, og sjekk deretter de gjentatte innstillingene	72 bue sekunder


Power Head Clamping Beat		Cone Beat	0.015

Power Head Clamping Beat		Klemmer	0.01

Hvis kunden ønsker å teste ISO- eller VD1 -nøyaktigheten til x/z/y -aksen, skal den bestemmes i skrivende stund. Kunden må teste denne varen på samme tid for den første aksept av Jingfusi -fabrikken.
