Multi-tasking snu og fresing av CNC-maskin

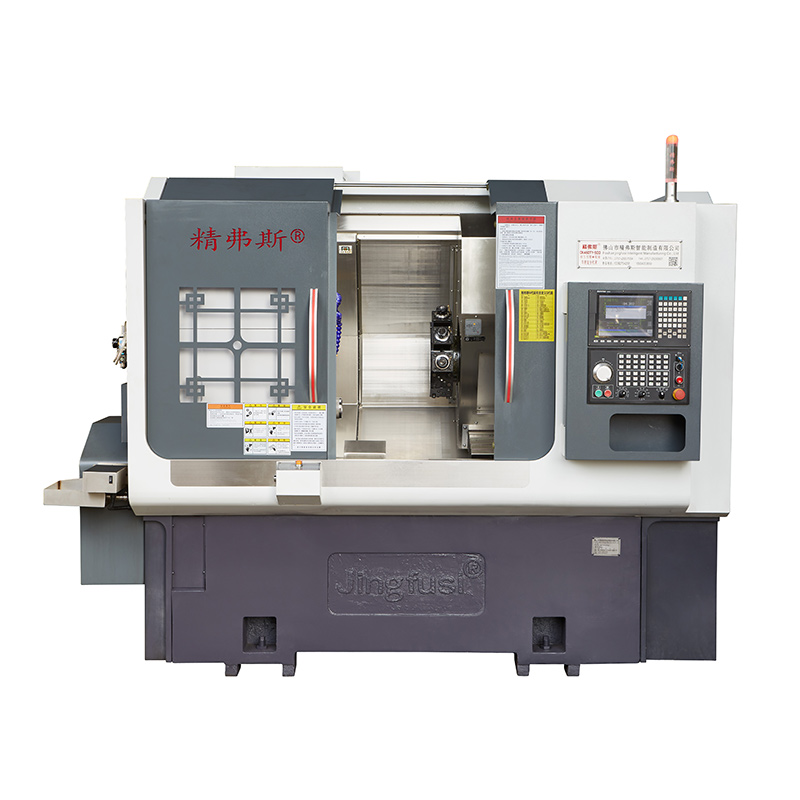

Vi introduserer den multi-tasking vending og fresing av CNC-maskinen-den perfekte løsningen for å bearbeide komplekse komponenter med høy presisjon og effektivitet. Denne CNC -sving- og fresentrene er bygget for å håndtere både sving- og freseoperasjoner, noe som gjør det til et allsidig tillegg til enhver CNC -butikk.
Modell:CK46DTY

Send forespørsel

produktbeskrivelse

En av de viktigste funksjonene i dette multitasking CNC dreiebenk er dens evne til å utføre flere operasjoner på et enkelt arbeidsstykke, noe som reduserer oppsettetiden betydelig og øker produktiviteten. Det avanserte CNC-systemet sikrer konsistente og presise resultater hver gang, noe som gjør det til et ideelt valg for produksjon med høyt volum.


Den multi-tasking sving og fresing av CNC-maskinen er i stand til å håndtere et bredt spekter av materialer, fra plast til metaller og alt derimellom. Den robuste konstruksjonen sikrer eksepsjonell holdbarhet og langvarig ytelse, mens den ergonomiske utformingen gjør det enkelt å betjene og vedlikeholde.


Denne CNC Multitask Mill Turn -maskinen har en rekke standard- og valgfrie funksjoner for å imøtekomme dine spesifikke maskineringsbehov. Den kraftige spindel- og avanserte skjæreverktøyene gir eksepsjonell hastighet og nøyaktighet, mens den automatiske verktøyskifteren gir mulighet for raske og enkle verktøyendringer uten noen avbrudd i maskineringsprosessen.


Enten du maskinerer komplekse komponenter for luftfart, forsvar, bil eller annen bransje, er CNC multi-tasking svingesentermaskin det perfekte valget. Med sin overlegne ytelse, allsidighet og pålitelighet, er denne maskinen sikker på å overgå forventningene dine og hjelpe deg med å ta maskineringsevnen til neste nivå.


Oppsummert er CNC-maskinen med flere oppgaver og fresing av CNC-maskin et spillendrende tillegg til enhver CNC-butikk. Det gir uovertruffen ytelse, presisjon og effektivitet, noe som gjør det til den perfekte løsningen for alle dine maskineringsbehov. Ikke gå glipp av muligheten til å ta virksomheten din til neste nivå-invester i 5 Axis Multi-Tasking CNC-maskin i dag!



Maskinens reisediagram

Automatic Turret Turning and Milling Machine

Produktdetaljer

Automatic Turret Turning and Milling Machine

Parameterliste

punkt Modell av dreiebenk enhet CK52DTY CK76DTY CK46DTY
Behandle omfang Maksimal rotasjonsdiameter på spindelen mm Ø 700
Maksimal sving ytre sirkellengde mm 520
Maksimal stangdiameter mm Ø 55 Ø 72 Ø 45
Hovedaksen Maksimal spindelhastighet r/min 4200 (innstilling 3500) 3200 (innstilling 2000) 6000 (sett 4500)
Spindelhodetype
A2 - 6 A2 -8 A2 - 5
Spindel gjennom hulls diameter mm Ø 66 Ø 86 Ø 56
mate X/z/y akse maksimalt slag mm 260/500/± 60
90 ° krafthode som passerer gjennom spindelens sentrum mm 30
Maksimal rask bevegelse av x/z/y -akse m/min 24 (Innstilling 16)/ 24 (Innstilling 16)/ 14 (Innstilling 8)
X/z/y aksestang mm 40
X/Z/Y Axis Roller Track mm 35/45/35
Power Turret
Power Turret Model (Power Turret) BMT BMT55
Power Head Collet ER ER32
Fast verktøyholderstørrelse mm 25x25
Bore Holder Shank Diameter mm Ø32
Elektrisk maskineri Hovedmotorisk kraft/dreiemoment Kw / nm 11 kW/vurdert 72nm 15 kW/vurdert 98nm 7,5 kW/rangert 47nm
X/z/y aksemotorisk kraft/dreiemoment Kw / nm Yaskawa 2,9 kw /18,6nmumpOtional ny generasjon3,1 kW /15nm
Kraft/dreiemoment av tårnhodemotor Kw / nm Ny generasjon 3,1 kW/15nm
Maksimal hastighet på tårnmotor r/min 6000 (innstilling 4000), felles hastighet ≤4000
Krafthode motorisk strøm/dreiemoment Kw / nm 3.1 kW/15nm
Kraft/dreiemoment av tårnverktøyskiftemotor Kw / nm Ny generasjon1.0 kW /3.1nm
Tailestock Tailstock -slag mm 520
Maksimal hydraulisk hjerneslag av Tailstock
mm 100
Tailstock Top Needle Cone Hole Taper Mk MOHS 5#
Maksimal avstand mellom spiss og chuck mm 690
annen Spindelposisjoneringsbremsenhet
Hydraulisk, valgfritt programmerbar
Senghelling ° 30 ° eller 15 °
Maskinverktøylengde x bredde x høyde mm 2500x1680x1900
Total vekt av hele maskinen Kg     5000 kg
Total kraft kw 20
Gjennomsnittlig strømforbruk KW / H. 3

Maskinverktøynøyaktighet

Maskinens nøyaktighet, Jingfus Factor Standard :
Hovedtestelement Skjematisk diagram Deteksjonsmetode
Fabrikkstandard
Spindel radial beat Oppdage runout av ytre kjegle 0.0035
X-aksen gjentar posisjon Automatic Turret Turning and Milling Machine Oppdage gjentatt plassering av x-aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen. 0.003
Z-aksen gjentar posisjon Automatic Turret Turning and Milling Machine
Oppdage gjentatt plassering på z -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen. 0.003
Y-aksen gjentar posisjon Automatic Turret Turning and Milling Machine Oppdage gjentatt plassering på y -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen. 0.004
C Axis Gjenta stilling Automatic Turret Turning and Milling Machine Oppdag omposisjonering av det faste punktet C-Axis, merk: Forutsi først 50 ganger for å oppveie feilen på den kalde motoren og varm motor, og oppdag deretter den gjentatte posisjoneringen 20 bue sekunder
C Axis Position Rotary Automatic Turret Turning and Milling Machine  Oppdag den tilfeldige posisjonsnøyaktigheten til C-aksen, merk: Forutsi først 50 ganger for å oppveie feilen til den kalde motoren og varm motor, og sjekk deretter de gjentatte innstillingene 72 bue sekunder
Power Head Clamping Beat Automatic Turret Turning and Milling Machine Cone Beat 0.015
Power Head Clamping Beat Automatic Turret Turning and Milling Machine
Klemmer 0.01
Hvis kunden ønsker å teste ISO- eller VD1 -nøyaktigheten til x/z/y -aksen, skal den bestemmes i skrivende stund. Kunden må teste denne varen på samme tid for den første aksept av Jingfusi -fabrikken.
