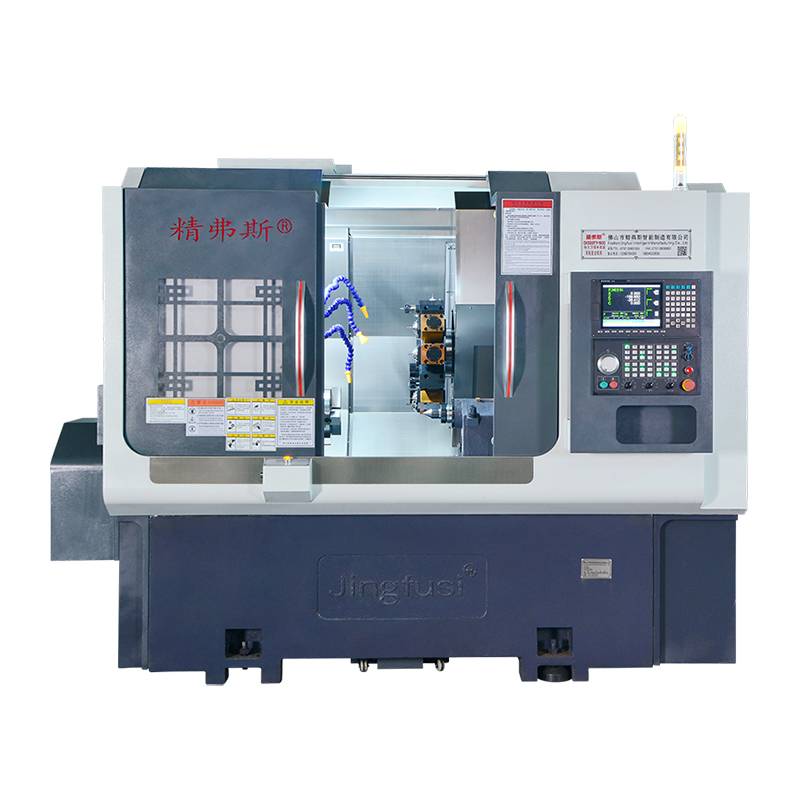

Snu fresing av kompositt dreiemaskin

Jingfusi høykvalitets svinging av kompositt dreiemaskin har en fleksibel spindel som holder hjelpemekanisme i utformingen, og forbedrer stivhet under delbehandling. Det direkte verktøyets endringssystem eliminerer behovet for intrikate verktøyendringsprogrammer og reduserer verktøyets endring på tomgangstid, noe som resulterer i effektiv behandling og kostnadsbesparelser for brukere. Denne innovative designen forbedrer ikke bare maskinens generelle stabilitet under operasjonene, men effektiviserer også verktøyets endringsprosess, noe som gjør maskineringsarbeidsflyten mer effektiv og økonomisk fordelaktig for brukere.

Modell:CK52DTY

Send forespørsel

produktbeskrivelse

Den svingende fresing av sammensatte dreiebenker fra Jingfusis -leverandører inkorporerer ømløst sving, fresing, boring, kjedelig, tapping og forskjellige andre funksjoner til en enkelt, allsidig enhet. Denne maskinen er i stand til å utføre ende- og sidefresing, boring, tapping og sammensatt prosessering, og er spesielt godt egnet for intrikate former og krevende presisjonsspesifikasjoner. Det utmerker seg med å håndtere de omfattende behandlingsbehovene til roterende deler ved å fullføre alle eller de fleste av de nødvendige operasjonene i en enkelt klemming. Dette sikrer ikke bare eksepsjonell nøyaktighet, men forbedrer også effektiviteten, noe som til slutt fører til kostnadsreduksjon i maskineringsprosessen.

Viktige egenskaper ved å vri fresing av sammensatt dreiemaskin:

1.Well-designet ordning med rikelig med indre rom.

2. Inkorporering av en høy presisjon, selvstendig spindelstruktur og et raskt hydraulisk roterende system, noe som sikrer førsteklasses ytelse.

3. Garanterer maskinverktøyets høyhastighetsegenskaper.

4. Forbedring av kraftavbrudd fra å forårsake unøyaktigheter i servomotorens verdi.

Maskinens reisediagram

Produktdetaljer

Parameterliste

punkt	Modell av dreiebenk	enhet	CK52DTY	CK76DTY	CK46DTY
Behandle omfang	Maksimal rotasjonsdiameter på spindelen	mm	Ø 700
	Maksimal sving ytre sirkellengde	mm	520
	Maksimal stangdiameter	mm	Ø 55	Ø 72	Ø 45
Hovedaksen	Maksimal spindelhastighet	r/min	4200 (innstilling 3500)	3200 (innstilling 2000)	6000 (sett 4500)
	Spindelhodetype		A2 - 6	A2 -8	A2 - 5
	Spindel gjennom hulls diameter	mm	Ø 66	Ø 86	Ø 56
mate	X/z/y akse maksimalt slag	mm	260/500/± 60
	90 ° krafthode som passerer gjennom spindelens sentrum	mm	30
	Maksimal rask bevegelse av x/z/y -akse	m/min	24 (Innstilling 16)/ 24 (Innstilling 16)/ 14 (Innstilling 8)
	X/z/y aksestang	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Power Turret	Power Turret Model (Power Turret)	BMT	BMT55
	Power Head Collet	ER	ER32
	Fast verktøyholderstørrelse	mm	25x25
	Bore Holder Shank Diameter	mm	Ø32
Elektrisk maskineri	Hovedmotorisk kraft/dreiemoment	Kw / nm	11 kW/vurdert 72nm	15 kW/vurdert 98nm	7,5 kW/rangert 47nm
	X/z/y aksemotorisk kraft/dreiemoment	Kw / nm	Yaskawa 2,9 kw /18,6nmumpOtional ny generasjon3,1 kW /15nm
	Kraft/dreiemoment av tårnhodemotor	Kw / nm	Ny generasjon 3,1 kW/15nm
	Maksimal hastighet på tårnmotor	r/min	6000 (innstilling 4000), felles hastighet ≤4000
	Krafthode motorisk strøm/dreiemoment	Kw / nm	3.1 kW/15nm
	Kraft/dreiemoment av tårnverktøyskiftemotor	Kw / nm	Ny generasjon1.0 kW /3.1nm
Tailestock	Tailstock -slag	mm	520
	Maksimal hydraulisk hjerneslag av Tailstock	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	MOHS 5#
	Maksimal avstand mellom spiss og chuck	mm	690
annen	Spindelposisjoneringsbremsenhet		Hydraulisk, valgfritt programmerbar
	Senghelling	°	30 ° eller 15 °
	Maskinverktøylengde x bredde x høyde	mm	2500x1680x1900
	Total vekt av hele maskinen	Kg	5000 kg
	Total kraft	kw	20
	Gjennomsnittlig strømforbruk	KW / H.	3
