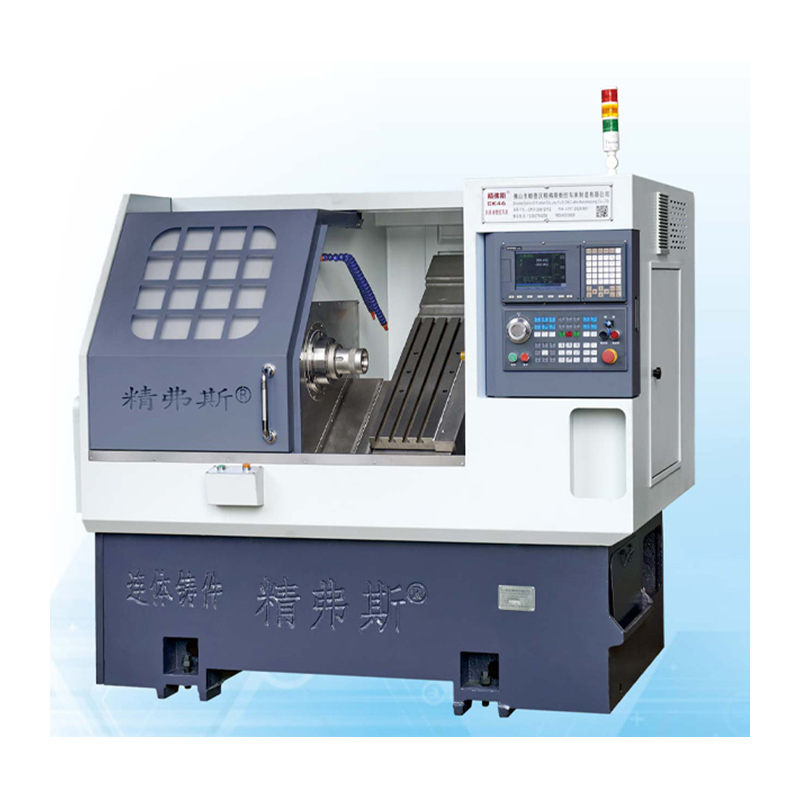

CNC skråbeddreagemaskin

Jingfusi® CNC -skråbedreben av høy kvalitet har kjennetegnene på praktisk brikkefjerning, komplette funksjoner, utmerket ytelse, høy stivhet, høy effektivitet og høy presisjon. Hovedsakelig brukt i bildeler, rørleggerventiler, muggsopp og andre bransjer.

Modell:CK46

Send forespørsel

produktbeskrivelse

Jingfusi® CNC skråbeddreagemaskin brukes hovedsakelig i bildeler, rørleggerventiler, muggsopp og andre bransjer. Det er også egnet for batchbehandling av sjakter, plater og andre deler med komplekse størrelser, forskjellige størrelser og høye presisjonskrav. Den kan automatisk fullføre chip -prosessering av interne og eksterne sirkler, spor, kjegler, sfæriske overflater, forskjellige metriske og tomme tråder og andre roterende kropper. Støpene er alle laget av harpikssand, som har gjennomgått aldringsbehandling og har god stabilitet, høy styrke og god nøyaktighetsretensjon.

Produktdetaljer

Parameterliste

prosjekt		enhet	CK46	CK52	CK76
Maksimal svinglengde		mm	350
Maksimal dreiediameter på sengen		mm	Ø 500
Maksimal dreiediameter på skateboardet		mm	Ø 160
Senghelling		°	35 °
Effektiv reise av X/Z -aksen		mm	Diameter 1000/400
X/Z Axis skruespesifikasjoner		mm	32
X/Z Axis Rail spesifikasjoner		mm	35
X/Z-Axis motorisk kraft		Kw	1.3
Maksimal rask bevegelse av x/z -aksen		m/min	24
Maskinverktøylengde x bredde x høyde		mm	2100x1580x1800
Total vekt av hele maskinen		Kg	2600
Knivnummer		fastsette	8
Firkantet knivstørrelse		mm	20x20
Rund hull kutterstørrelse		mm	Ø20
Total kraft		kw	13	13	16
Gjennomsnittlig strømforbruk		KW / H.	2	2	2.5
hovedaksel	Spindel ende ansiktsform		A2-5	A2-6	A2 -8


	Maksimal spindelhastighet	r/min	6000 (satt til 4500)	4200 (satt til 3500)	3200 (satt til 2500)
	Spindelmotorisk kraft	Kw	7.5	7.5	11
	Rangert dreiemoment for spindelmotor	Nm	47,8nm	47,8nm	72nm
	Maksimal stang passeringsdiameter	mm	Ø 45	Ø 51	Ø 75

Maskinverktøynøyaktighet

Maskinens nøyaktighet, Jingfus Factor Standard ：
Hovedtestelement	Skjematisk diagram	Deteksjonsmetode	Fabrikkstandard


Spindel radial beat,		Oppdage runout av ytre kjegle	0.0025


X-aksen gjentar posisjon		Oppdage gjentatt plassering av x-aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.0025


Z-aksen gjentar posisjon		Oppdage gjentatt plassering på z -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.0025


Hvis kunden ønsker å teste ISO- eller VD1 -nøyaktigheten til x/z/y -aksen, skal den bestemmes i skrivende stund. Kunden må teste denne varen på samme tid for den første aksept av Jingfusi -fabrikken.
