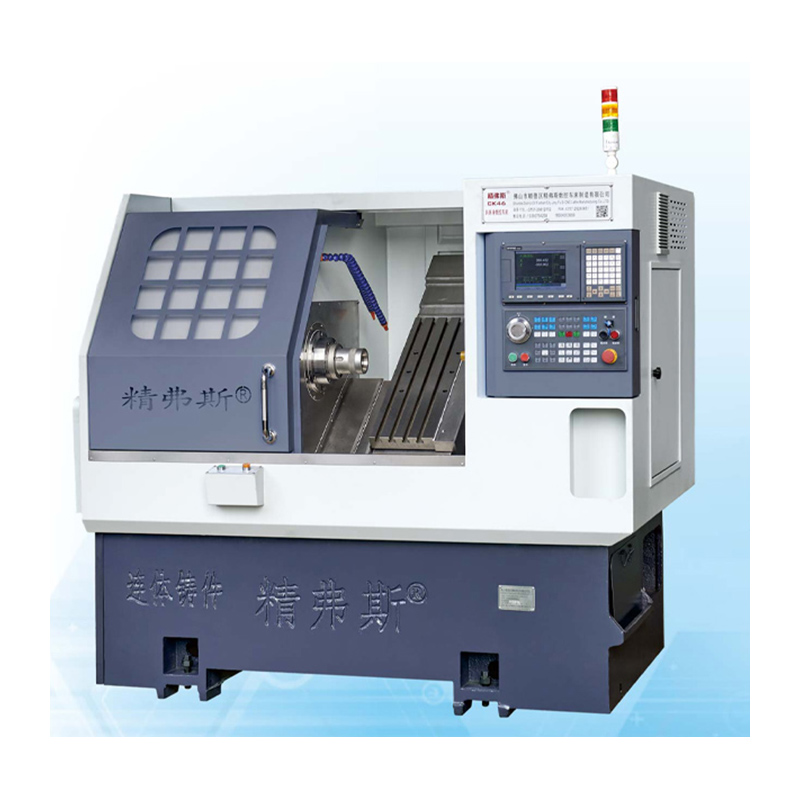

CNC skrå seng dreiebenker

Jingfusi® CNC Slant Bed dreiebenker har en 35 graders skråbeddesign kombinert med en robust dreiemomentstruktur, og sikrer minimal deformasjon selv under kraftig lasting av skjæreoperasjoner. Denne skråbedesigndesignet letter forenklet installasjons-, erstatnings- og inspeksjonsprosesser. Inkorporering av kuleskruer og spindler med høy presisjon garanterer ytterligere eksepsjonell presisjon og overflateglans i maskineringsapplikasjoner.

Modell:CK46

Send forespørsel

produktbeskrivelse

CNC Slant Bed dreiebenker er en forbedring og oppgradering av Jingfusi® CNC på originalbasis. På bakgrunn av å arve den høye prosesseringsytelsen og enkel drift av den opprinnelige modellen, er den utviklet med en fullstendig lukket skråbedesign og et større driftsrom. , Precision CNC -maskinverktøy med høyere prosesseringshastighet og enklere justering og vedlikehold.

Produktdetaljer

Parameterliste

prosjekt		enhet	CK46	CK52	CK76
Maksimal svinglengde		mm	350
Maksimal dreiediameter på sengen		mm	Ø 500
Maksimal dreiediameter på skateboardet		mm	Ø 160
Senghelling		°	35 °
Effektiv reise av X/Z -aksen		mm	Diameter 1000/400
X/Z Axis skruespesifikasjoner		mm	32
X/Z Axis Rail spesifikasjoner		mm	35
X/Z-Axis motorisk kraft		Kw	1.3
Maksimal rask bevegelse av x/z -aksen		m/min	24
Maskinverktøylengde x bredde x høyde		mm	2100x1580x1800
Total vekt av hele maskinen		Kg	2600
Knivnummer		fastsette	8
Firkantet knivstørrelse		mm	20x20
Rund hull kutterstørrelse		mm	Ø20
Total kraft		kw	13	13	16
Gjennomsnittlig strømforbruk		KW / H.	2	2	2.5
hovedaksel	Spindel ende ansiktsform		A2-5	A2-6	A2 -8


	Maksimal spindelhastighet	r/min	6000 (satt til 4500)	4200 (satt til 3500)	3200 (satt til 2500)
	Spindelmotorisk kraft	Kw	7.5	7.5	11
	Rangert dreiemoment for spindelmotor	Nm	47,8nm	47,8nm	72nm
	Maksimal stang passeringsdiameter	mm	Ø 45	Ø 51	Ø 75

Maskinverktøynøyaktighet

Maskinens nøyaktighet, Jingfus Factor Standard ：
Hovedtestelement	Skjematisk diagram	Deteksjonsmetode	Fabrikkstandard


Spindel radial beat,		Oppdage runout av ytre kjegle	0.0025


X-aksen gjentar posisjon		Oppdage gjentatt plassering av x-aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.0025


Z-aksen gjentar posisjon		Oppdage gjentatt plassering på z -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.0025


Hvis kunden ønsker å teste ISO- eller VD1 -nøyaktigheten til x/z/y -aksen, skal den bestemmes i skrivende stund. Kunden må teste denne varen på samme tid for den første aksept av Jingfusi -fabrikken.
