Skrå skrå seng som snur CNC dreiebenker

CK46 skrå skrå seng som snur CNC dreiebenk er en forbedring og oppgradering av Jingfusi® på originalbasis. På grunnlag av å arve den høye prosesseringsytelsen og enkel drift av den opprinnelige modellen, er den utviklet med et fullstendig lukket skråbedesign og større driftsplass, høyere prosesseringshastighet og presisjon CNC -maskinverktøy som er lettere å justere og vedlikeholde.

Modell:CK46

Send forespørsel

produktbeskrivelse

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Slant Bed CNC Lathe Machine Funksjoner:

Optimal design:Denne skrå skrå sengen som vender CNC dreiebenker har en 35-graders skrå sengesign, og gir økt stivhet og stabilitet for presisjonsmaskinering.

Effektiv chiphåndtering:Maskinen tilbyr en betydelig chip -transportkapasitet, slik at kundene er fleksibilitet til å velge fjerning foran eller bak, noe som sikrer bekvemmelighet i maskineringsprosessen.

Skru pre-stretching:Denne dreiebenken som inkluderer en skrue førstrekkingsstruktur, optimaliserer maskineringsnøyaktighet og pålitelighet.

Gjeng-type verktøypost:Utstyrt med en gjeng-type verktøypost, støtter denne dreiebenken bruken av flere verktøy for økt effektivitet og allsidighet i forskjellige maskineringsoperasjoner.

Produktdetaljer

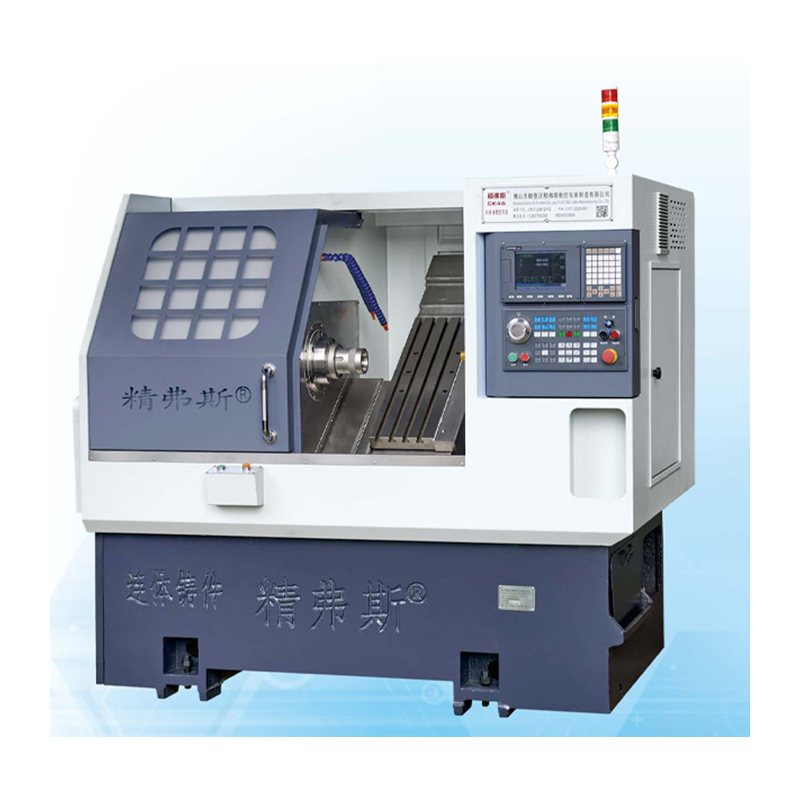

Inclined Slant bed Turning CNC Lathe Machine

Parameterliste

prosjekt		enhet	CK46	CK52	CK76
Maksimal svinglengde		mm	350
Maksimal dreiediameter på sengen		mm	Ø 500
Maksimal dreiediameter på skateboardet		mm	Ø 160
Senghelling		°	35 °
Effektiv reise av X/Z -aksen		mm	Diameter 1000/400
X/Z Axis skruespesifikasjoner		mm	32
X/Z Axis Rail spesifikasjoner		mm	35
X/Z-Axis motorisk kraft		Kw	1.3
Maksimal rask bevegelse av x/z -aksen		m/min	24
Maskinverktøylengde x bredde x høyde		mm	2100x1580x1800
Total vekt av hele maskinen		Kg	2600
Knivnummer		fastsette	8
Firkantet knivstørrelse		mm	20x20
Rund hull kutterstørrelse		mm	Ø20
Total kraft		kw	13	13	16
Gjennomsnittlig strømforbruk		KW / H.	2	2	2.5
hovedaksel	Spindel ende ansiktsform		A2-5	A2-6	A2 -8


	Maksimal spindelhastighet	r/min	6000 (satt til 4500)	4200 (satt til 3500)	3200 (satt til 2500)
	Spindelmotorisk kraft	Kw	7.5	7.5	11
	Rangert dreiemoment for spindelmotor	Nm	47,8nm	47,8nm	72nm
	Maksimal stang passeringsdiameter	mm	Ø 45	Ø 51	Ø 75

Maskinverktøynøyaktighet

Maskinens nøyaktighet, Jingfus Factor Standard ：
Hovedtestelement	Skjematisk diagram	Deteksjonsmetode	Fabrikkstandard


Spindel radial beat,		Oppdage runout av ytre kjegle	0.0025


X-aksen gjentar posisjon		Oppdage gjentatt plassering av x-aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.0025


Z-aksen gjentar posisjon		Oppdage gjentatt plassering på z -aksen. Merk: Forutsi først omtrent 50 ganger for å oppveie feilen på den kalde motoren og den varme motoren, og oppdag deretter den gjentatte plasseringen.	0.0025


Hvis kunden ønsker å teste ISO- eller VD1 -nøyaktigheten til x/z/y -aksen, skal den bestemmes i skrivende stund. Kunden må teste denne varen på samme tid for den første aksept av Jingfusi -fabrikken.
